2月15日，魅族科技(MEIZU)正式发布魅蓝5s智能手机，魅蓝5s全系标配3GB大运存，其中16GB存储空间版本售价799元，32GB存储空间版本售价999元。两个版本均支持18W快充，由此一来，魅蓝5s掀起了千元机快充普及浪潮。

　　今天，充电头网已经拿到魅蓝5S标配充电器UP0920，下面为大家带来最新拆解报告。

　　



　　魅族魅蓝5S标配充电器UP0920的铭牌信息：5V2A或者9V2A的输出能力，魅族设计宝利金代工，每一只都有自己单独的序列号，右侧还提供有一组二维码。安规方面，通过CCC认证，以及提供电子产品10年环保标志。

　　



　　魅族UP0920充电器依旧采用镜面外壳。

　　



　　拆出后，看到大元件附近打了胶水固定。

　　



　　同步整流方案。

　　



　　iWatt方案，由于是MTKPE协议，没有我们常见的识别IC，次级的SOT23-6封装芯片是同步整流控制器。

　　



　　



　　输入有保险丝和NTC抑制浪涌，减小上电时的冲击，可以看到USB座子附近的PCB被镂空，提高安全性，输出滤波是一颗固态电容和电解电容的组合。

　　



　　USB座子覆盖了塑料壳，增强绝缘。

　　



　　魅族UP0920充电器做工用料爆满，输出采用了具有超长寿命的固态电容。

　　



　　通过微距特写，这款固态电容规格为16V 470uF，外壳印有BC英文编号，通过查询得知品牌为绿宝石，这是一家业界非常知名的电容器品牌。此前，我们在拆解华为Mate9充电器HW-050450C00的时候，也有看到这个品牌电容。

　　



　　这颗16V 680uF电容来自BERYL(绿宝石)。

　　



　　两颗400V 15uF的电解电容并联，品牌依旧为BERYL(绿宝石)。

　　



　　iWatt 1788初级PWM控制器，原边反馈，支持MTK PE快充。

　　



　　

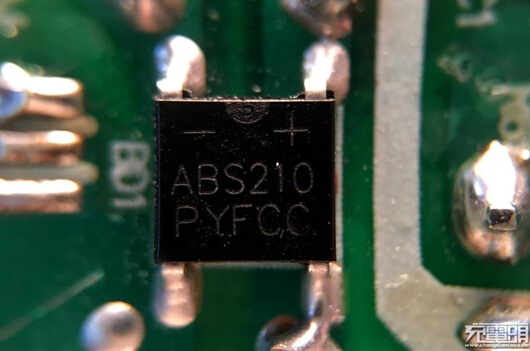

　　2A整流桥。

　　



　　次级同步整流管 CSC090N06SL，命名方式类似英飞凌，耐压60V，导通电阻9毫欧。

　　拆解总结：

　　魅族千元级魅蓝5S原配充电器UP0920，并没有因为在千元机上使用就做工缩水。

　　iWatt方案的加持，以及采用了知名品牌BERYL绿宝石固态电容;电路上选用目前主流的同步整流架构，使这个充电器有着很高的效率，正常使用温升不会太高。

　　另外输入NTC浪涌抑制，也提升了充电器的稳定性。大元件打胶固定，也是避免不慎掉落摔坏充电器，这些细节都是为了给用户更好的使用体验。
